php封装计算器(PCB Matrix IPC LP Calculator) v2017 最新免费版

php封装计算器是一款免费的好用的LP计算器软件。可以用雷创造、管理库文档数据。操作简单，绿色资源网小编已经为大家提供了详细的操作使用教程，欢迎来本站下载。

应用介绍

PCB Matrix IPC LP Calculator是一款LP计算器！主要用于计算PCB的焊盘封装，再也不用为IC原件的封装制作发愁了！使用PCB Matrix IPC LP Calculator软件可以进行SMD器件计算、PTH计算和Connector计算等。快速、准确地设计出焊盘图形，焊盘图形符合IPC-7351标准，其命名符合IPC-7351A标准。并且可以导出所有eda软件工具的格式。

php封装计算器软件特色

1.IPC标准的焊盘和器件设计。

2.大量的PCB库文件的自动生成。

3.规范标准的器件和库的名字。

4.创造，管理，和使用正确的库文档。

功能介绍

1.可在图形浏览器中检查出器件跟图形的大小。

2.帮你轻松计算出几何图形。

3.能进行SMD器件计算、PTH计算和Connector计算等。

软件使用教程：

（1）SMD器件计算器

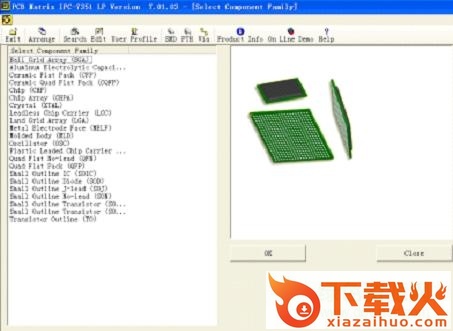

点击软件“SMD计算器”图标，进入SMD器件图形焊盘计算模式，在该模式下，列出了所有IPC-7351标准的SMD器件图形焊盘。

在实际制造器件的焊盘图形时，只要根据器件的实际类型进行选择就可以了。例如如果要制作一个QFP器件的焊盘图形，选择QFP就进入焊盘图形计算器。

首先根据器件的安装环境，设置环境变量，例如Toe、Heel、Side等参数。也可以选择IPC-7351标准中默认的Most、Nominal、Least等三种安装环境变量。

然后根据器件手册上的器件数据，例如Pin间距、Pin数、器件体尺寸、厚度、Pin跨距等参数，填入到相应的项目中，就可以自动得出器件的焊盘图形，并且该焊盘图形符合IPC-7351规范要求，这就保证的焊盘图形的完全正确，以及可以提高后续焊接的可靠性。同时焊盘图形还根据IPC-7351A规范自动命名。

然后使用向导，就可以导出不同软件工具格式的库文件了，并且自动根据软件工具的类型添加相应的焊盘图形层数。

下面图示为制作BGA焊盘图形的示例：

下图为BGA的器件资料。

下图为完成的BGA焊盘图形，完成只需要1分钟时间，并且保证正确。

（2）PTH计算器

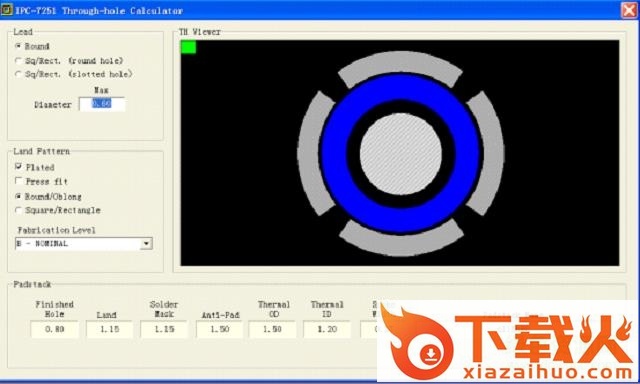

点击软件“PTH计算器”图标，就进入PTH计算器模式，在该模式下可以自动计算通孔器件通孔焊盘尺寸。

在这里只要提供器件引脚的形状和尺寸，以及器件的安装环境，就可以自动得出通孔的尺寸，包括完成孔径、焊盘尺寸、阻焊尺寸、隔离焊盘、热焊盘尺寸等，并且自动命名。
