管道单线图绘制软件GDCad 绿色免费版

绘制软件 绘图软件 管道单线图绘制软件GDCad

  • 运行环境:WinAll
  • 软件大小:2.54M
  • 软件厂商:
  • 软件语言:
  • 软件版本:
  • 分   类:行业软件
  • 下载量:3次
  • 发   布:2024-08-16

手机扫码免费下载

纠错留言

#管道单线图绘制软件GDCad 绿色免费版 简介

管道单线图绘制软件是一款非常经典的绘图工具,支持管道单线图绘制和图像管理,使用于排水工程等行业使用,绿色资源网诚意推荐!

工业管道单线图绘图软件GDCad使用教程

当程序打开一张新图纸时,将自动弹出一个初始设置对话框,在此对话框中,除了程序版权的声明以外,还有三个参数的设置:即两个X、Y坐标轴与水平向右矢量线的两个夹角,和图形初始管段起点处的标高(初始标高)。一般来说:两个坐标轴与水平线的夹角可用程序默认的设置,均为30°。

初始标高则根据实际将要绘制的管道的具体情况而定。程序默认值为0。此初始标高值,将在以后的管道绘制中,作为程序自动计算标高值的依据。

辅助线是指程序在用户绘制正向管段时辅助显示其方向、长度的方向辅助线和长度辅助线。

方向辅助线:程序根据初始对话框中所设置的坐标轴方向,和当前用户光标所在的位置,自动判别用户所画管段方向的一根方向皮筋线。该皮筋线将决定所画管段的方向。

长度辅助线:程序根据当前用户光标所在的位置,与起点的连线所画的长度皮筋线。该皮筋线将决定所画管段的长度(象素长度)。

在程序运行界面的上部任务条中,点取相应的页面设置任务按钮,即可出现页面设置对话框,选取一种并确定即可。

GDCad

图幅大小的调整,只是为了适应管道图形的大小,无论是A3或A4纸,在打印图纸时,都应将打印机设置中的纸张设为横放。

在程序运行界面的上部任务条中,点取相应的颜色设置任务按钮,即可出现颜色设置对话框,在此对话框中,可对所有图形对象的绘制颜色进行设置。

当一根管道在输入完成后,需要对其标注文字进行修改,可先在任务条中点取属性修改按钮,利用此时程序自动打开的捕捉功能,捕捉要修改的管段对象,点取后同样会弹出该管段的属性表来,其余的操作同上。

捕捉是程序为了保证在做图时,新对象的起点与所连接对象的终点相连,或是在编辑时,显示当前的光标位置将对哪些图形对象有效,而自备的一种自动搜寻功能。程序以不同的捕捉标志来显示不同的捕捉方式。

管道单线图软件特色

自定义图纸模板功能,可以根据需要自定义图纸模板,包括纸张、元件线型颜色字体等;

图元具有多态特性:一个图元具有平面、轴测的显示方式;

按项目进行图纸的管理:集图纸绘制与图纸管理于一体;

焊口自动编码,编码规则自定义,焊口状态自定义颜色显示;

图集中的管道与焊接统计信息导出多种格式文件;

多图纸同时编辑,方便快捷跨图纸复制等;

扩展自定义图元:可以根据行业需要自定义图元;

多图层支持,可以将不同的绘图对象放置在不同的图层;

方便快捷的竣工管道图电子化移交,实现建设与运维的无缝过渡;

图元可以旋转、反转、放大、缩小等等;

超过1000张图纸放在一个不到10M的文件中;

图纸导出为多种图片格式、PDF格式文件;

不需要CAD与其他绘图平台,自带绘图引擎。

其他精品绿色应用软件推荐

蒙恬名片王驱动软件 v8 最新版

蒙恬名片王软件是一款功能丰富的名片管理软件,可以自动读取名片上的信息,安装在电脑上与手机端同步,高效人脉管理软件,需要的朋友就来绿色资源网下载吧! WorldCardMobile蒙恬名片王驱动简介全新改版WorldCardMobile电脑版只需使用摄像头拍摄名片,即可自动

本站提供绿色免费软件《蒙恬名片王驱动软件 v8 最新版 》最新版免费下载,适用于WinAll, WinXP, Win7, Win8,软件大小518KB,下载火软件网提供免费下载安装!

#管道单线图绘制软件GDCad 绿色免费版 截图

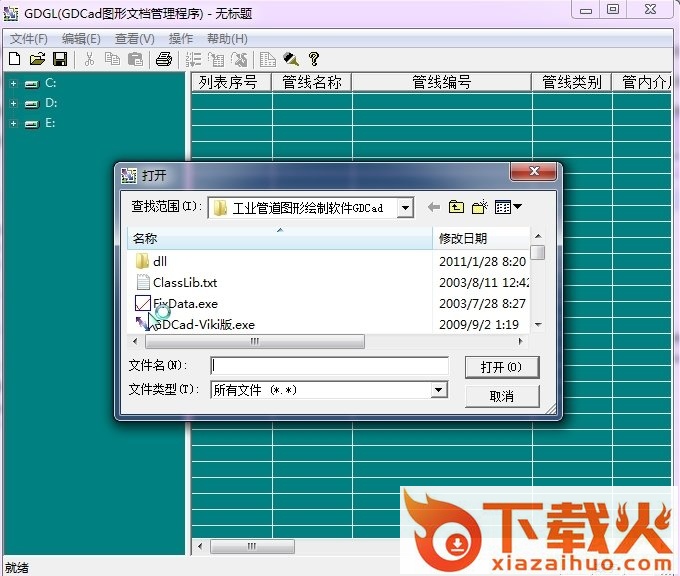

管道单线图绘制软件GDCad 绿色免费版 截图1 管道单线图绘制软件GDCad 绿色免费版 截图2 管道单线图绘制软件GDCad 绿色免费版 截图3
