水泵性能曲线绘制软件 v1.0 绿色免费版

水泵性能曲线软件是一款绘制水泵性能曲线图像的工具，让用户可以迅速画出水泵性能曲线图，让设计更加精确更有保障，绿色资源网欢迎大家体验！

水泵性能曲线绘制软件使用教程

1.将“画性能曲线模板文件.zip”解压到D盘根目录

2.运行解压出来的“myexplorer.reg”注册表文件，导入注册项（不打算从网页版数据表拷贝数据，可以省略该步骤）

3.如果省略了上一步，画曲线前，先找到解压出来的“南方长河\00模板文件\”中的excel文件，打开后就可以画曲线了

水泵性能曲线介绍

水泵性能曲线反映水泵各性能参数之间的关系曲线。包括基本性能曲线、汽蚀性能曲线、相对性能曲线、通用性能曲线、综合性能曲线、全面性能曲线等。

水泵的性能参数，标志着水泵的性能。但各性能参数不是孤立的、静止的，而是相互联系和相互制约的。对于特定的水泵，这种联系和制约具有一定的规律性。它们之间的变化规律，通常用曲线表示，称之为水泵性能曲线。

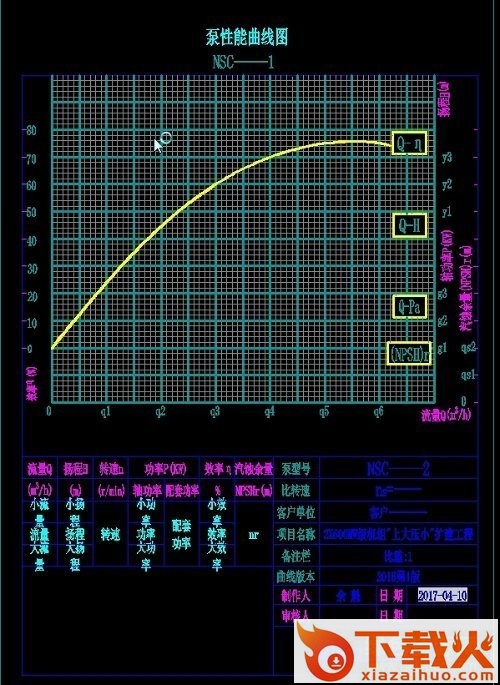

如何绘制离心泵的性能曲线

测量所对应的扬程、轴功率（电流），再算出效率，将测出的点标注到坐标图上，然后再圆滑连接就是性能曲线。测量汽蚀余量方法比较复杂，只介绍常用方法：调整流量为某值，然后入口抽真空，至到出现汽蚀（扬程突然下降5%）后记住入口压力，再依次多做几个流量点，就可以绘出汽蚀余量曲线。

横坐标是流量，纵坐标是扬程、轴功率、效率、汽蚀余量。绘制方法简介：依据实验记录最少测量5个点。通过改变流量，测量所对应的扬程、轴功率（电流），再算出效率，将测出的点标注到坐标图上，然后再圆滑连接就是性能曲线。测量汽蚀余量方法比较复杂，只介绍常用方法：调整流量为某值，然后入口抽真空，至到出现汽蚀（扬程突然下降5%）后记住入口压力，再依次多做几个流量点，就可以绘出汽蚀余量曲线
